Naprava za varnostni pregled WiFi

Predstavitev opreme

Oprema za varnostno pregledovanje okolja WiFi je naprava, razvita za analizo brezžičnih signalov in natančno lociranje terminalskih naprav WIFI, kot so mobilni telefoni, računalniki in brezžične kamere.

Sistem sprejema brezžične signale, ki se prenašajo, ko mobilni telefon komunicira z brezžično dostopno točko, demodulira in analizira ciljni signal ter analizira in povzema okoliške brezžične signale. Hkrati je mogoče tarčo natančno locirati z merjenjem moči brezžičnega signala terminala WIFI. Podpira tudi protiukrepe proti motnjam proti ciljnemu brezžičnemu signalu, da se ovirajo njegove običajne omrežne dejavnosti.



Tehnični parametri

Postavka	Pparameter
Format signala	Protokoli IEEE 802.11a/b/g/n/ac/ax (WIFI 3/4/5/6) Bluetooth Classic/Bluetooth BLE
Brezžični kanal	2.4G: 1-13 5G: Kanali, ki so skladni s standardi CN za brezžične frekvenčne pasove
Standardi Bluetooth	BR/EDR BLE, različica podpornega protokola 4.0–5.2
Prejemna občutljivost	-90 dBm
Pokritost	Vgrajena-antena > 50 metrov, podpira zunanjo anteno
Stopnja skeniranja	5 sekund
Natančnost pozicioniranja	<1 meter
Življenjska doba baterije	8 ur
Dobiček antene	Vgrajena-antena 6dB, zunanja antena izbirna
Sistemska strojna oprema	Domača integrirana strojna oprema
Operacijski sistem	operacijski sistem Linux
Mere in teža	168*95*38 mm; 550 g



Funkcionalni opis



1. Podpira klasično zaznavanje Bluetooth in-zaznavanje elektronskih naprav Bluetooth z nizko porabo energije.

2. Pridobite lahko informacije, kot so MAC naprave Bluetooth, vrsta Bluetooth, ime naprave, znamka naprave, moč signala itd.

3. Podpira tesno in natančno pozicioniranje ciljev naprave Bluetooth.

4. Podpira protokole 802.11a/b/g/n/ac/ax (WIFI 3/4/5/6).

5. Podpira zaznavanje ciljne dejavnosti (zaznavanje vročih točk podpira različne vrste usmerjevalnikov WIFI, dostopnih točk AP, prenosnih dostopnih točk WIFI, mehkih dostopnih točk in mobilnih vročih točk itd.; zaznavanje terminalov podpira različne vrste terminalov WIFI, namiznih računalnikov, prenosnikov, tablic, mobilnih telefonov, pametnih domačih naprav, kamer WIFI itd.).

6. Podpira skeniranje brezžičnih dostopnih točk, zaznavanje MAC brezžične dostopne točke, ime omrežja, kanal, moč signala, moč prenosa, različico WIFI, podprto hitrost, proizvajalca naprave itd. (vključno s skritimi vročimi točkami).

7. Podpira skeniranje brezžičnih terminalskih naprav, zaznavanje MAC terminala, jakosti signala, statusa dostopa, informacij o dostopni točki, informacij o zaznavi itd. (vključno s povezanimi in nepovezanimi napravami).

8. Podpira povezovanje brezžičnega omrežja WIFI, lahko samodejno prepozna več dostopnih točk istega omrežja in lahko poveže topološko razmerje med dostopnimi točkami in terminali.

9. Podpira pozicioniranje dostopnih točk in terminalov v bližini.

10. Podpira zaznavanje vedenja brezžičnega napada.

11. Podpira protiukrepe proti ciljem v frekvenčnih pasovih 2,4G in 5G ter podpira protiukrepe proti določenim kanalom.

12. Podpira ohranjanje zgodovinskih podatkov o odkrivanju.

13. Podpira dinamično prilagajanje moči skeniranja, lahko dinamično prilagaja 10 stopenj moči, filtrira nepomembne naprave s šibkim signalom in olajša iskanje cilja.

14. Podpira analizo skritih vročih točk, lahko zazna skrite vroče točke v okolju in terminalske naprave, povezane z vročimi točkami, ter podpira razčlenjevanje resničnih imen skritih vročih točk.

15. Podpira prenos in izvoz shranjenih podatkov o zaznavanju in podatkov o zajemu sistemskih paketov (izvoženi podatki so v tabeli excel za lažji ogled).

16. Podpira kratko analizo trenutnega brezžičnega okolja in zemljevid distribucije kanalov vročih točk za prikaz zasedenosti kanalov vročih točk v okolju.

17. Podpira aktivno zaznavanje brezžičnega okolja, ki lahko zazna trenutno podatkovno dejavnost naprave.

18. Podpira zajem in shranjevanje brezžičnih podatkov določenih naprav ali določenih kanalov.

19. Podpira USB izvoz shranjenih skeniranih podatkov in zajetih paketnih podatkov.



Navodila

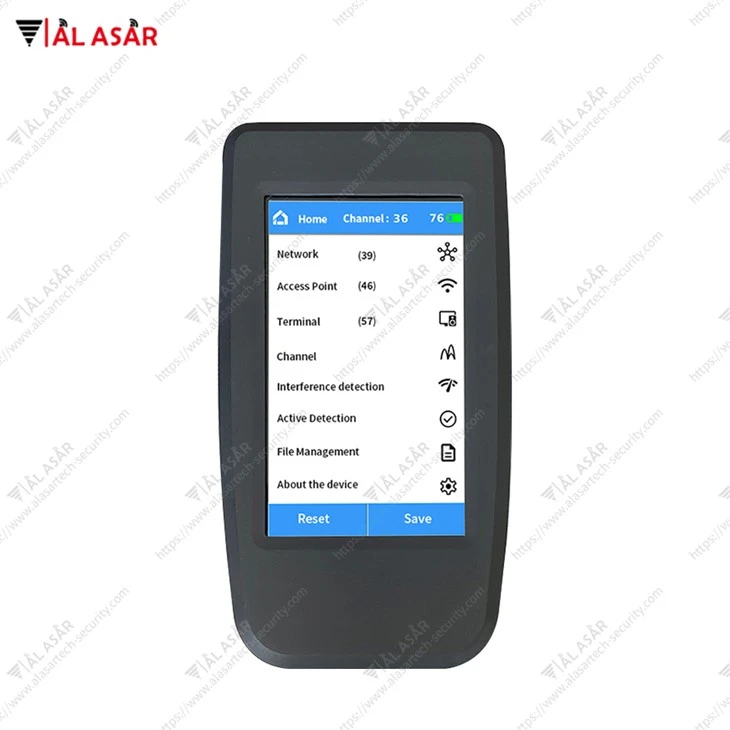

1. Glavni vmesnik

(1) Glavni vmesnik sistema je tudi glavni meni sistema.

(2) Zgornja vrstica stanja je navigacijski gumb, ime trenutne strani, številka trenutnega kanala in napolnjenost baterije.

(3) Kliknite na"Rprimer"gumb za ponastavitev stanja delovanja sistema.

(4) Kliknite"Shrani"gumb za shranjevanje trenutnih informacij o skeniranju sistema v datoteko.



2.Nomrežje

(1) Seznam omrežij prikazuje vse informacije o trenutnem brezžičnem omrežju, vključno z imenom omrežja, najmočnejšim signalom brezžičnega omrežja, številom dostopnih točk v omrežju in številom terminalov v omrežju.

(2) Kliknite element seznama za ogled podrobnih informacij o omrežju.

(3) Podrobne informacije vključujejo ime omrežja in naslove MAC dostopnih točk in terminalov v omrežju.

(4) Kliknite element naslova MAC na ustreznem seznamu, da odprete stran s podrobnostmi ustrezne dostopne točke ali terminala.



3.Dostopna točka

(1) The"dostopna točka"seznam prikazuje vse informacije o brezžičnih dostopnih točkah (vključno s skritimi vročimi točkami)

(2) Kliknite"vnos na seznamu dostopnih točk" za ogled podrobnih informacij o dostopni točki.

(3) Kliknite na"gumb spodaj" za začetek operacij pozicioniranja, protiukrepov ali zajemanja paketov na trenutni ciljni dostopni točki



4.Tterminal

(1) Seznam terminalov prikazuje informacije o vseh brezžičnih terminalih (vključno z nepovezanimi terminali).

(2) Sivi elementi na seznamu so naprave, ki že dolgo niso bile aktivne.

(3) Za nepovezane terminale, če so neaktivni več kot 5 minut, bodo izbrisani s seznama.

(4) Kliknite"vnos na seznam terminalov"za ogled podrobnih informacij o terminalu.

(5) Kliknite"gumb spodaj"za začetek operacij pozicioniranja, protiukrepov ali zajemanja paketov na trenutnem cilju terminala.

(6) Ime dostopne točke, s katero je bil povezan ciljni terminal, bo prikazano na dnu podrobnosti terminala



5.Kanal

(1) Seznam kanalov prikazuje uporabo kanalov WIFI v okoliškem brezžičnem okolju. Vključno s kanali 2.4G in 5G

(2) kanali.

(3) Številka kanala je nad grafikonom, število zaznanih naprav na kanalu pa spodaj.

(4) Višja kot je vrstica grafikona, bolj zaseden je kanal.

(5) Kliknite"ustrezno vrstico kanala", da skočite na podrobnosti o kanalu in si ogledate informacije o specifični napravi za kanal.



6. Zaznavanje motenj

(1) Zaznavanje motenj je namenjeno zaznavanju vedenja napadov v okoliškem brezžičnem okolju, predvsem za odkrivanje, ali je tarča zlonamerno prekinjena.

(2) Ko je zaznano, da je tarča pogosto odklopljena, se lahko šteje, da se tarči umetno nasprotuje.





7.Aktivno zaznavanje

(1) Aktivno zaznavanje je namenjeno zaznavanju naprav, ki trenutno prenašajo podatke naokoli, in ima tudi zaznavanje skritih kamer WIFI.

(2) Če se zazna, da ima tarča značilnosti skrite kamere, bo označena z rdečo in oglasil se bo alarm. (Ko je zaznan alarm kamere, se lahko za natančnejšo presojo vrnete v glavni vmesnik, da ponastavite informacije o zaznavi naprave in nato znova izvedete aktivno zaznavanje.

(3) Če se poroča o večkratnem zaznavanju, se lahko ugotovi, da je tarča skrita kamera)

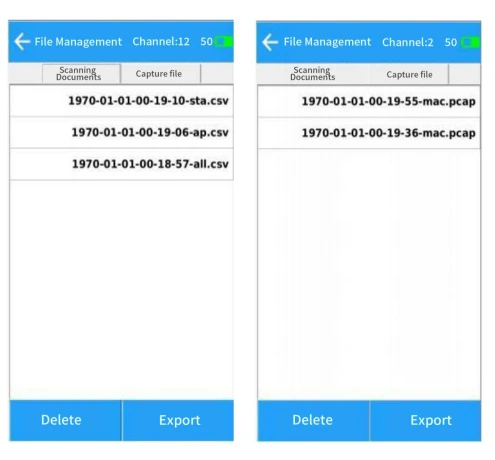

8. Upravljanje datotek

(1) Stran za upravljanje datotek prikazuje skenirane datoteke in datoteke za zajem paketov, ki jih je shranila naprava. Datoteke je mogoče izbrisati.

(2) Za izvoz datotek lahko priključite zunanji disk USB (formatiran kot FAT32), izvožene datoteke pa se samodejno izbrišejo v napravi.

(3)(Imena datotek, ki se končajo z "all", pomenijo, da datoteka vsebuje sezname podatkov dostopnih točk in terminalov. "ap" pomeni, da vsebuje samo sezname dostopnih točk, "sta" pa, da vsebuje samo sezname terminalov.

(4) Informacije so shranjene tudi na domači strani ali omrežju, vključno z vsemi seznami. Informacije se shranjujejo na strani s seznamom dostopnih točk, vključno samo z informacijami o dostopnih točkah, informacije pa se shranjujejo na strani terminala, vključno s samo informacijami o seznamu terminalov.)



9. Informacije o napravi

(1) Stran z informacijami o napravi vsebuje številko različice programske opreme naprave, napravo pa je mogoče nadgraditi ali konfigurirati.



Nadgradnja naprave:

Formatirajte pogon USB v FAT32, preimenujte paket nadgradnje v update.bin in ga postavite v korenski imenik pogona USB.

Ko priključite pogon USB, kliknite Nadgradnja naprave. Ko je samodejna nadgradnja končana, se pojavi vmesnik za dokončanje nadgradnje.

Odklopite pogon USB in kliknite Znova zaženi napravo, da dokončate nadgradnjo.

Nastavite občutljivost sistema:

Ko prek drsnika izberete občutljivost zaznavanja skeniranja sistema, kliknite gumb Nastavi na zadnji strani. (Manjša kot je občutljivost, manjše je območje zaznavanja sistema)

Nastavite sistemski čas:

Ko kliknete ustrezen element v časovni vrstici, ga izberite z gumbom za prilagoditev na zadnji strani. Nato kliknite gumb Nastavi za nastavitev.



10. Ciljno pozicioniranje

(1) Po začetku pozicioniranja cilja na strani s podrobnostmi dostopne točke ali terminala bo stran za pozicioniranje preskočila.

(2) Kazalec grafikona je trenutna moč signala cilja . -100 je najbolj oddaljena razdalja, 0 pa je najbližja razdalja.

(3) Istočasno bodo podane različne frekvence zvočnih pozivov glede na moč ciljnega signala. (Vrednost pozicioniranja dostopne točke bo bolj gladka. Če dostopna točka ne sporoči, zapustite pozicioniranje in znova -preglejte informacije o dostopni točki. Dostopna točka je morda preklopila delovni kanal.

(4) Za pozicioniranje cilja terminala, če je cilj aktiven, bo vrednost pozicioniranja gladka. Če je cilj neaktiven, bo vrednost na splošno prekinjena.)



11.Števec ciljev

(1) Po sprožitvi protiukrepa proti cilju na strani s podrobnostmi dostopne točke ali terminala bo stran s protiukrepom preusmerjena.

(2) Informacije o statusu protiukrepa so na dnu strani in prikazan bo naslov MAC trenutno uspešne naprave za protiukrep.



12.Zgrabitev tarče

(1) Po začetku zajemanja paketov za cilj na strani s podrobnostmi dostopne točke ali terminala bo stran za zajemanje skočila.

(2) Format zajema podatkov so podatki okvirja brezžičnega vmesnika 802.11, shranjeni v formatu pcap, ki jih je mogoče izvoziti prek bliskovnega pogona USB in uvoziti v programsko opremo za analizo, kot je wire shark, za ogled.



13.Uporaba zunanje usmerjene antene

Naprava ima vgrajeno vsesmerno anteno. Pri natančnem določanju položaja naprava podpira zunanje usmerjene antene.



14. Polnjenje naprave

Naprava se polni z 12V polnilcem. Moč polnjenja originalnega polnilca je 12W. Med polnjenjem polnilec sveti rdeče, ko je poln pa zeleno.
