Ročni lokator dronov





1, Pregled

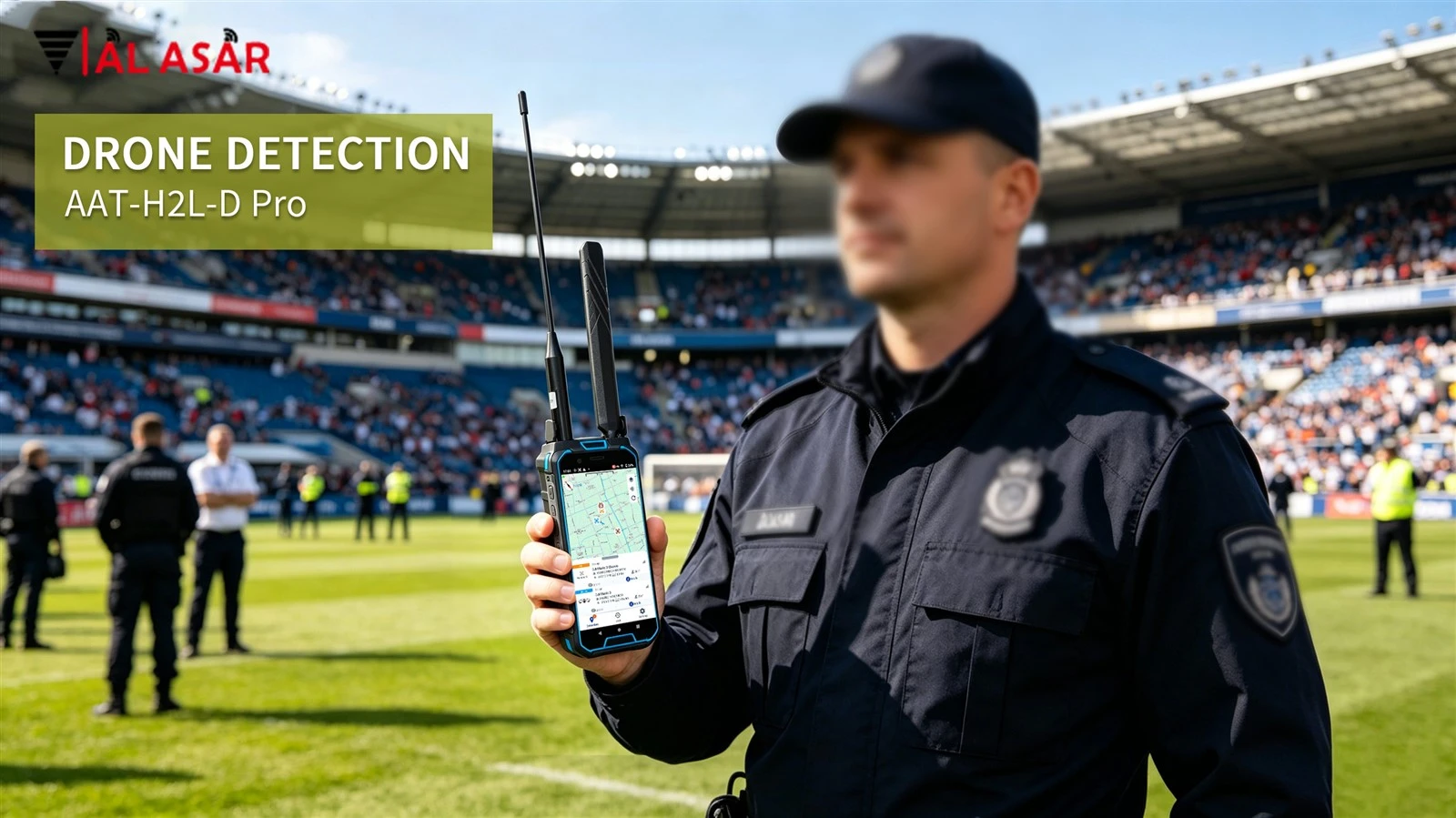

AAT-H2L-D Pro Pro je nova generacija ročne naprave za zaznavanje in določanje položaja brezpilotnih letal, ki izboljšuje zmogljivost zaznavanja brezpilotnih letal FPV. Učinkovito lahko zaznava-nizkofrekvenčne dirkalne drone in dekodira njihove-slike perspektive letenja v prvi osebi.

Ta izdelek združuje zaznavanje spektra brezpilotnih letal, analizo protokola, identifikacijo RID in druge regulativne funkcije v eni enoti s težo prenosne posamezne -enote približno 650 g. Lahko doseže-odkrivanje v realnem času in zgodnje opozarjanje za drone serije 900, natančno lociranje in sledenje običajnim dronom in njihovim operaterjem (daljinskim upravljalnikom). Zasnova je kompaktna in lahka, enostavna za prenašanje, z dolgo življenjsko dobo baterije in se lahko uporablja pri različnih varnostnih operacijah na-nizki nadmorski višini.



2, komponente

Strojna oprema (dodatki) tega izdelka je sestavljena, kot je prikazano v naslednji tabeli:

št	Ime	Količina	Enota	Opombe
1	Gostitelj zaznavanja	1	kos
2	Nizkofrekvenčna antena	1	kos
3	Polnopasovna antena	1	kos
4	Napajalnik in polnilni kabel	1	kos
5	Zaščitna škatla	1	kos
6	Evropski standardni pretvorbeni vtič	1	kos



3, Funkcije

1) Pozicioniranje drona^[1]:Poišče drone in prikaže rezultate kot ikone brezpilotnih letal na e-zemljevidu.

2) Položaj pilota^[2]:Poišče daljinske upravljalnike (pilote) in prikaže rezultate kot ikone daljinskih upravljalnikov na e-zemljevidu.

3) zaznavanje FPV:sposobni zaznati in identificirati doma narejene dirkalne brezpilotne zrakoplove,-realnočasovna analiza njihovih-posnetkov letenja v prvi osebi.

4) Pilotska navigacija^[4]: AAT-H2L-D Pro Pro načrtuje pot za sledenje krmilnikom dronov z enostavnim upravljanjem.

5) Zaznavanje RID^[5]:AAT-H2L-D Pro Pro lahko prepozna brezpilotna letala DJI (s protokolom OcuSync), brezpilotna letala z RID in edinstveno serijsko številko (SN) brezpilotnih letal WIFI.

6) Celovite informacije^[6]:Prikaz modela drona v realnem času, koordinat, hitrosti, nadmorske višine, koordinat pilota itd.

7) Črni in beli seznam^[7]:Ko je nastavljen beli seznam, se alarm AAT-H2L-D Pro Pro ne bo sprožil, če je dron na belem seznamu zaznan.

8) Zgodnje opozorilo:Naprava bo alarmirala s piskanjem ali vibriranjem, ko zazna dron.

9) Predvajanje poti:Pomaga varnostnemu osebju pri analizi zgodovinskih podatkov o letih drona.

10) Zgodovinski zapisi:Rezultati zaznavanja bodo shranjeni za pregled, vključno s SN, modelom, frekvenčnim pasom itd.

11) Več jezikov:Podpira angleščino, kitajščino, ruščino in portugalščino.

Opombe

[1]-[7]: Velja samo za serije DJI s protokoli OcuSync.

[5]: GB 42590-2023, ASTM F3411 Oddaljena ID, ASD-STAN prEN 4709-002.

4, Značilnosti

1) Zaznavanje dirkalnih dronov:Na novo nadgrajena zmožnost za-nizkofrekvenčnega zaznavanja FPV, ki lahko pokrije frekvenčne pasove večine domačih dirkalnih brezpilotnih letal.

2) Demodulacija slike:Realno-razčlenitev-posnetkov letenja FPV brezpilotnih letal s pogledom prve osebe (FPV) z jasnejšo demodulacijo slike.

3) Prenosen in enostaven za uporabo:Pri zaznavanju in določanju položaja običajnih brezpilotnih letal, kot sta DJI in Autel, lahko ta naprava deluje normalno brez zunanje antene, zaradi česar je bolj prenosna in uporabniku-prijaznejša.

4) Celovita regulativna pokritost:Sposoben zaznati več kot 900 vrst dronov, vključno z DJI (vključno z O4), Autel, Feimi itd.

5) Omrežje in medsebojno povezovanje:Lahko se poveže s platformo za upravljanje nizke-nadmorske višine za vzpostavitev povezave z več-napravami in inteligentnega poenotenega dispečerskega upravljanja varnostnih območij.

6) Mobilni in prenosni:Naprava tehta le ~658 g, je prenosna za posamezne vojake in jo je mogoče uporabiti takoj po vklopu.



5, Parameter

5.1 Indeks uspešnosti

št	Indikator	Parameter	Opombe
1	Frekvenčno območje	100MHz-6GHz
2	Radij zaznavanja	1~2 km (mestno okolje) 2~3 km (odprto okolje)
3	Odzivni čas	3 ~ 5s
4	Ciljno območje	1~2 km (mestno okolje) 2~3 km (odprto okolje)
5	Količina zaznavanja	Večje ali enako 10



 5.2 Mehanski parametri

št	Indikator	Parameter	Opombe
1	Dimenzije	185 mm*80 mm*33 mm
2	Teža	(658±10)g	Z anteno
3	Velikost embalaže	D*Š*V:(335*260*130mm)±5mm
4	Teža embalaže (polna)	2,5 kg



 5.3 Električne značilnosti

št	Indikator	Parameter	Opombe
1	Kapaciteta baterije	8000 mAh	Vgrajena-litijeva baterija
2	Čas delovanja	-4h	Ko je svetlost zaslona 20 %, je temperatura 25 stopinj
3	Trajanje polnjenja	~2.5 h	Z originalnim polnilcem



  5.4 Prilagodljivost okolju

št	Indikator	Parameter	Opombe
1	Delovna temperatura	-35 ~ 50 stopinj
2	Temperatura skladiščenja	-40 ~ 40 stopinj

  5.5 Zaslon na dotik

št	Indikator	Parameter	Opombe
1	Velikost zaslona	6-palčni
2	Ločljivost zaslona	2160*1080 slikovnih pik



 5.6 Sistemska shramba

št	Indikator	Parameter	Opombe
1	Spomin	8 GB
2	Shranjevanje	256 GB



  5.7 Delovno okolje

št	Indikator	Parameter	Opombe
1	Operacijski sistem	Android 12
2	Omrežno okolje	Na spletu / brez povezave
