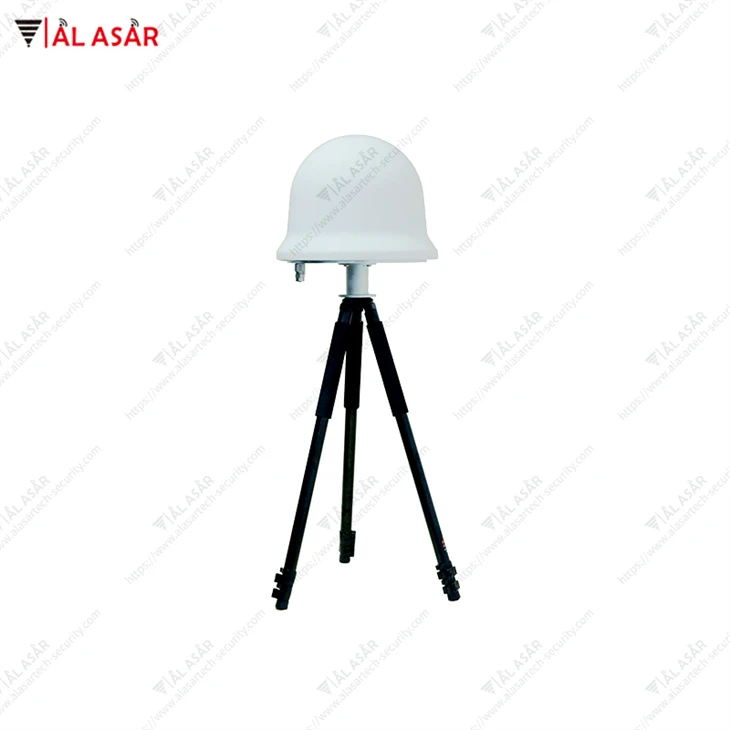

Predstavitev izdelka
Naprava za navigacijsko vabo UAV simulira in oddaja signal navigacijske vabe UAV, ki je popolnoma skladen s signalom navigacijskega satelita v orbiti, ter ponareja položaj, hitrost in čas dronov.
V povezavi z informacijami o položaju in trajektoriji UAV v realnem času, ki jih zagotavlja radar in druga oprema za zaznavanje, sistem dinamično prilagodi koordinate položaja vabe, da UAV spodbudi, da odleti na določeno lokacijo in pristane.
Naprava za navigacijo UAV je sestavljena iz gostitelja, napajalnika in programske platforme za upravljanje.
Mfunkcija
Sistem lahko zavede pozicioniranje dronov, ki se zanašajo na satelitske navigacijske sisteme BDS/GPS/GLONASS/GALILEO. Z lokacijsko vabo in drugimi metodami lahko doseže cilj, da dron prisili k pristanku, ga odpelje, zvabi na določeno lokacijo in mu prepreči vzlet znotraj obrambnega območja.
⚫ Z vsestransko samodejno obrambo pred droni v vseh vremenskih razmerah in na dolge razdalje
⚫ S funkcijami, kot so prisilni pristanek, usmerjeni izgon, indukcija smeri in prepoved letenja
⚫ S funkcijo obrambe pred roji dronov
⚫ Lahko oddaja signale za vabo, ki dronom omogočajo krožno gibanje, linearno gibanje, enakomerno gibanje, gibanje s spremenljivo hitrostjo, ukrivljeno gibanje in druge trajektorije
⚫ Zakasnitev kanala satelitskega signala je nastavljiva tako, da ustreza polmeru vabe, da se doseže najboljši učinek vabe
⚫ Integriran satelitski sprejemnik, sinhroniziran s časom satelita v orbiti
⚫ S funkcijami samotestiranja in izhoda stanja samodejno poroča sistemu za upravljanje in nadzor, ko pride do napake.
⚫ Nastavljiva izhodna moč, nastavitev obrambne razdalje
⚫ Nadzor parametrov in funkcij podpira priklop protokola vmesnika, podpira sistemsko integracijo in sekundarni razvoj
⚫ Z možnostjo povezovanja več naprav v internet, hierarhičnega upravljanja ter regionalnega nadzora in obrambe
⚫ S funkcijo povezave z zaznavanjem spektra, opremo za zatiranje motenj in radarjem lahko doseže 24-urno delovanje brez posadke
⚫ Programska oprema: Zagotovite vmesniški protokol za integriran razvoj
Tehnični indikatorji
Navigacijska plošča za vabo podpira simulacijo signalov navigacijskih satelitov GPS, BDS, GLONASS in GAL. Kazalniki uspešnosti so naslednji:
Frekvenca sprejema in oddajanja signala: frekvenca izbire uporabnika
Seznam konfiguracije frekvenc signala izdelka
|
Satelitski sistem |
Frekvenčni pas |
Osrednja frekvenčna točka (MHz) |
Pasovna širina |
|
Standardna frekvenčna točka |
|||
|
BDS |
B1I |
1561.098 |
±2,046MHz |
|
GPS |
L1 C/A |
1575.42 |
± 1,023MHz |
|
GLONASS |
L1 |
1602 |
1598.0625-1605.375MHz |
|
Izbirna frekvenčna točka |
|||
|
GPS |
L2 |
1227.6 |
±1,023MHz |
|
BDS |
B1C |
1575.42 |
±16,368MHz |
|
B2I |
1207.14 |
±2,046MHz |
|
|
B3I |
1268.52 |
±10,23MHz |
|
|
GLO |
L2 |
1246 |
1242.{1}}.625MHz |
|
GAL |
E1 |
1575.42 |
±12,276MHz |
⚫ Izhodna moč signala na vsaki frekvenčni točki: manjša ali enaka -5dBm
⚫ Območje nastavitve moči: 80dB
⚫ Ločljivost nastavitve moči: 0.5dB
⚫ Natančnost simulacije položaja: manj kot ali enako 1 m
⚫ Natančnost hitrosti: manj kot ali enako 0,5 m/s (RMS)
⚫ Natančnost časovne sinhronizacije:<20ns
Kazalniki učinkovitosti Različica s 4 frekvenčnimi točkami
|
št. |
Postavka |
Tehnične specifikacije |
|
1 |
Frekvenčna toleranca |
<±2*10-6 |
|
2 |
Preneseno lažno |
<-36dBm (30MHz-1GHz, RBW is 100kHz), <-30dBm (1GHz-18GHz, RBW is 1MHz) |
|
3 |
Frekvenčno območje (MHz) |
GPS L1: 1574,40~1576,44 BDS B1:1559.05~1563.14 GLO L1: 1597,55~1605,89 GAL E1: 1563,14 ~ 1587,70 |
|
4 |
Zasedena pasovna širina (MHz) |
GPS L1: manj kot ali enako 2,046 BDS B1: manj kot ali enako 4,092 GLO L1: manj kot ali enako 8,34 GAL E1: manj kot ali enako 24,552 |
|
5 |
Zunajpasovno zatiranje |
±200KHz manj kot ali enako 40dB, ±500KHz manj kot ali enako 45dB |
|
6 |
Ekvivalentna izotropna sevana moč |
20W |
|
7 |
Razdalja aktivne obrambe |
Polmer 5-8 km |
|
8 |
Začetek učinka |
＜10s |
|
Sinhronizacija signala |
Sinhronizacija efemerid simuliranega satelitskega navigacijskega signala in natančnost časovne sinhronizacije 3 minut <1 us |
|
|
10 |
Funkcija varne šifrirane podatkovne komunikacije |
Podpira prenos podatkov med modulom za varno šifrirano podatkovno komunikacijo in platformo za upravljanje informacij, ki izpolnjuje zahteve "Protokola podatkovnega vmesnika opreme za protiukrepe brezpilotnih letal{0}}Testni primer" |
|
Prevarani odzivni čas |
<10s (within effective range) |
|
|
Učinkoviti kot vabe: |
vodoravno: 360 stopinj, navpično: 0-90 stopinj |
|
|
Število brezpilotnih letal, ki jih je treba hkrati zoperstaviti |
Neomejeno |
|
|
Prilagodljivost temperature |
Delovna temperatura: -40 stopinj -+70 stopinj, Temperatura shranjevanja: -50 stopinj -+80 stopinj |
|
|
Prilagodljivost relativne vlažnosti Vlažnost |
10%~75% (22 degrees), >=95 % (45 stopinj) |
|
|
Vibracije |
Antivibracijska zmogljivost je skladna z zahtevami okolja cestnega prevoza tovornjakov v GJB 150.16A-2009 |
|
|
stopnja zaščite |
IP65 |
|
|
Eksplozijsko odporen razred |
EX nA IIC T6 Gc |
|
|
Učinkovitost zaščite pred strelo |
ustreza zahtevam stopnje 3 v GB/T17626.5-2019 |
|
|
Napajanje |
AC 220V |
|
|
Daljinec |
RJ45 |
|
|
Dimenzija |
411 × 411 × 370 mm (brez triopda) |
|
|
Utež |
15 kg |
