Razdalja motenja motilca signala se nanaša na vhodno moč naprave RF, ojačenje antene in okolico itd.
A. Motilec signala Naprava RF izhodna moč in antena sta enaki, v prostornem okolju bo razdalja motenja daljša kot v okolju zgradb.
B. Če je okolje enako, je izhodna moč RF večja, bo razdalja motenja daljša.
C. Directional antenna jamming distance will farther then omini antenna,
Omini antena z omnibearingom 360 stopinj.
Smer usmerjene antene je spredaj.
1.Bazna postaja: bazna postaja je javna mobilna komunikacijska bazna postaja, je oblika radijske postaje in se nanaša na radijsko oddajno postajo, ki prenaša informacije med mobilnim komunikacijskim terminalom in mobilnim telefonskim terminalom na določenem območju radijske pokritosti.
Base station to transmit power 45DBM calculation, the plain area in around two kilometers the basic signal strength of-95DBM, three kilometers at the basic no signal.
2. Environment: Such as atmosphere, obstacle, signal strength, Multipath etc,it will caused transmission distance loss.
3. Motilec motenj: Motilec signala je v resnici oprema za elektronske protiukrepe, da bi sovražnikova elektronska oprema in sistemi izgubili ali zmanjšali učinkovitost sprejetih ukrepov za radijske motnje. Je sestavni del elektronskega spopada, Namen je oslabiti ali uničiti sovražnika z uporabo različne elektronske opreme in sistemov za izvajanje izvidništva na bojiščih, bojnega poveljevanja, komunikacije in nadzora orožja ter vodenja sposobnosti.
Glede na gradbeno strukturo stene potem, ko se je blok začel znatno slabšati (enojna stena je običajno 10 15 dB)

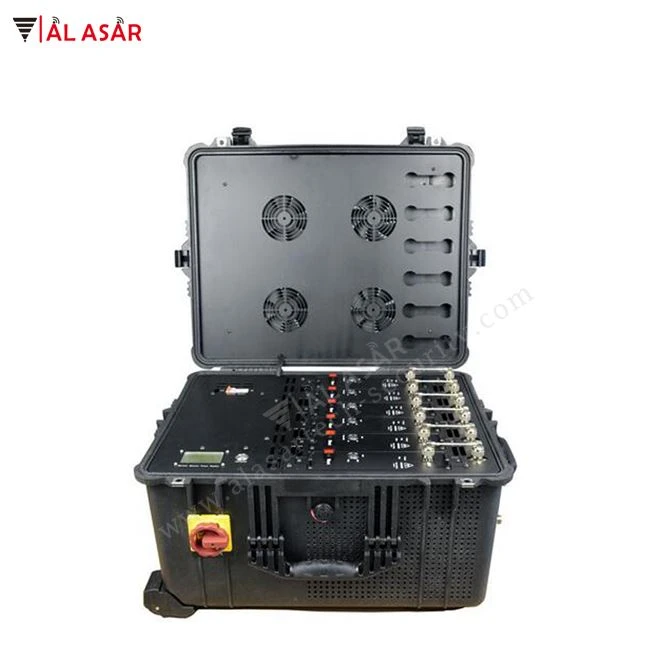

The bomb Jammer each module RF output power is 50W, ,Jamming distance depend on the signal strength environment. for mobile signal strength if in -50dBm, distance maybe short, if Signal strength in -85dBm, it will can jamming 100m, if signal strength in -95dBm, It can jamming 250m.
4. RF Output power 2W=33dBm 10W=4dBm 50W=47dBm, 100W=50dBm. Each additional 3dBm, Power will be doubled.
5. Kot je spodaj predstavljena metoda izračuna razdalje brezžične komunikacije, ko se odda prosti prostor. Tako{0}}imenovano širjenje prostega prostora se nanaša na širjenje radijskih valov okoli antene, kar je idealen pogoj za širjenje. Ko se valovi širijo v prostem prostoru, ovira ne absorbira njihove energije niti se ne odbije ali razprši.
Komunikacijska razdalja je povezana z oddajno močjo, občutljivostjo sprejema in delovno frekvenco.
Lfs(dB)=32.44 plus 20lgd(km) plus 20lgf(MHz)
V formuli je Lfs izguba prenosa, d je razdalja prenosa, enota frekvence pa je izračunana v MHz. Iz zgornje enačbe je razvidno, da je izguba širjenja valov (znana tudi kot slabljenje) v prostem prostoru povezana samo z delovno frekvenco f in razdaljo širjenja d, in ko se f ali d podvoji, se bo Lfs povečal za 6 dB , oz.
Naslednja formula ponazarja izgubo radijskega širjenja v prostem prostoru
Los=32.44 plus 20lg d(Km) plus 20lg f(MHz)
Los is the propagation loss the unit is dB
d is the distance, the unit is Km
f is the operating frequency, the unit is MHz
Naslednji primer ponazarja delovno frekvenco 433,92 MHz, prenosno moč plus 10 dBm (10 mW), sprejemno občutljivost sistema -105 dBm na razdalji širjenja prostega prostora:
1. Oddajna moč je plus 10 dBm in občutljivost sprejema je -105 dBm
Los = 115dB
2. avtor Los, f
Calculated d = 30 km
To je idealna razdalja prenosa, dejanska aplikacija bo nižja od vrednosti, to je zato, ker je brezžična komunikacija izpostavljena različnim zunanjim dejavnikom, kot so atmosfera, ovire, večpotnost, ki jo povzroči izguba, izguba referenčno vrednost v zgornjo formulo, lahko izračunate približno komunikacijsko razdaljo.
Ob predpostavki, da se atmosferske, okluzijske in druge izgube, ki jih povzroči 25 dB, lahko izračunamo iz komunikacijske razdalje:
D=1.7 km
Conclusion: The transmission loss is reduced by one for every 6 dB increase, wireless transmission loss twice
wireless transmission loss every 6 dB increase, transmission distance reduce twice
