Kazalniki električne zmogljivosti:
|
Indeks |
Parameter |
|
Delovna frekvenca |
1560-1630 mhz |
|
Izhodna CW nasičena moč |
﹥ 50W (47 dBm) ± 0,5 dBm |
|
V pasu dobiček |
Manj kot ali enaka 1,5 dB |
|
Delovni tok |
Manj kot ali enako 5A ± 0,2 |
|
Izhod vswr |
Manj kot ali enaka 2,6 |
|
Zatiranje nereda |
Večji ali enak 65dbc |
|
Harmonično zatiranje |
Večji ali enak -8 dbc |
|
RF izhodni vmesnik |
Sam-f |
|
28V vmesnik za napajanje |
Kondenzator dovajanja z ozemljitveno ploščo/ rdeče-črne žice |
|
VCC napajanje |
DC: 27-30 v |
|
VCC največja napetost |
+30V |
|
Dimenzija brez konektorja |
127,4 × 59,6 × 21,5 mm |
|
Fiksne namestitvene dimenzije |
121,4 × 53,4 mm |
|
Temperatura okolice |
-20oC~+55oC |
|
Način namestitve |
Za testiranje ojačevalnikov moči je treba namestiti radiator |

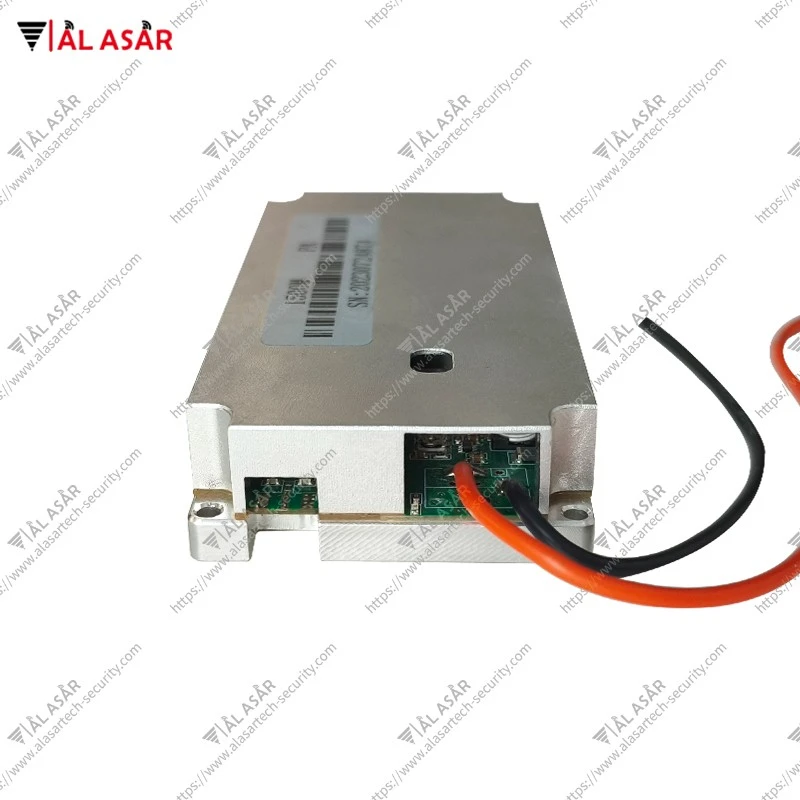

Struktura videza kot naslednja:
