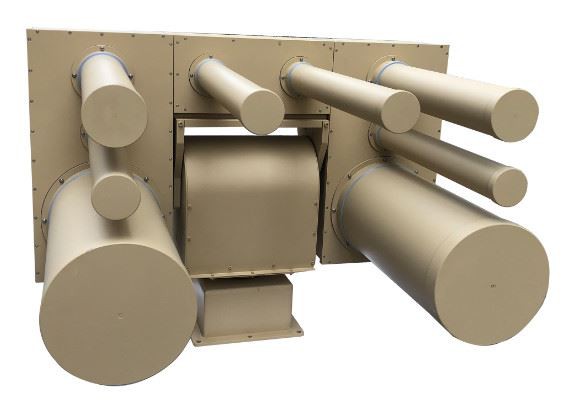

Sistem 5KM Drone Defender

Predstavitev izdelka

Sistem za zaščito dronov: V glavnem vključujejo modifikacijo vozila, sistem za nadzor zaslona, ​​pasivni sistem zgodnjega opozarjanja in odkrivanja UAV DRONE, aktivni radarski sistem za odkrivanje UAV DRONE, sistem za natančno usmerjeno motenje, vsesmerni aktivni obrambni sistem, fotoelektrični sistem za zaznavanje in sledenje, prenosno opremo za motenje UAV DRONE, Sistem za napajanje{0}}, ki je nameščen v vozilu, je posebej sestavljen iz vozila, izvidniškega antenskega niza, izvidniškega nadzornega gostitelja, terminala za nadzor zaslona, ​​interferenčne antene, fotoelektrične opreme za sledenje, GPS-a, interference pan/tilt, komunikacije oprema, sistem za distribucijo električne energije in podporni kabli. Razdalja zgodnjega opozorila je večja od ali enaka 5 kilometrom, razdalja motenj je večja ali enaka 1,5 kilometra, območje nadzora zgodnjega opozorila pa je 360 ​​stopinj. Sistem ima aktivno obrambno funkcijo. S prenosom elektromagnetnih signalov za zatiranje se v območju jedra oblikuje obrambna cona za zatiranje, ki samodejno prepreči vstop dronom v obrambno cono za dosego namena aktivne obrambe.

The main functions of the vehicle-mounted UAV DRONE countermeasure system include radar search and detection, photoelectric tracking and recognition, countermeasures, integrated communication, etc.: Radar search and detection: Ka band, horizontal 360 degrees / elevation angle ± 90 degrees, for 010 kilometers Active detection and scanning of low, small and slow targets; photoelectric tracking recognition: using active radar detection signals to implement optical tracking of the target, and using laser imaging to identify the target manually or systematically; countermeasure: using fixed equipment (or portable single Military equipment) Interference and interception of targets with potential safety hazards or threats; Command center: For detection, discovery, photoelectric identification, and countermeasures, customized and executed effective linkage plans based on customer needs; Modular design: own RD capabilities, Through the integration of detection radar, photoelectric tracking, countermeasure equipment, etc., a variety of implementation methods such as the computer room, roof or tower fixation, and vehicle-mounted of the command center can be realized to meet the needs of different customers.

Lastnost izdelka

1. V vozilo-montiran PTZ/fiksni UAV DRONE sistem protiukrepov večinoma vključuje modifikacijo vozila, sistem za nadzor programske opreme zaslona (ali žični nadzor), sistem za usmerjeno natančno motenje, vsesmerni aktivni obrambni sistem, prenosni UAV DRONE naprava za motnje in sistem za napajanje vozila Interferenčna antena (opcijsko radarsko zaznavanje, fotoelektrična sledilna oprema), GPS, interferenčni PTZ, komunikacijska oprema, sistem za distribucijo električne energije in podporni kabli.

2. Pokrijte 360 ​​stopinj v vse smeri, polmer pokritosti ene naprave pa lahko doseže več kot 5 kilometrov

3. Sistem ima aktivno obrambno funkcijo. S prenosom signalov elektromagnetnega zatiranja se v območju jedra oblikuje obrambna cona za zatiranje, ki samodejno preprečuje vstop UAV v obrambno cono za dosego namena aktivne obrambe.

3. Frekvenco je mogoče prilagoditi,

4. Ko je brez nadzora, lahko oprema deluje samodejno, z vsemi-zmožnostmi zaščite skozi ves dan

5. Sistem mora imeti značilnosti enostavne namestitve, enostavnega delovanja in avtomatizacije.

6. Interferenčni signal GPS, GLONASS, navigacijski signal Beidou in 2.4G, 5.8G, 5.2G, 433MHz, 915mhz, signal za prenos slike, signal frekvenčnega skoka, signal daljinskega upravljalnika.

7. Funkcija izdelka motilca signala drona: prekinite vso komunikacijo med dronom in krmilnikom

8. IP daljinski upravljalnik, z alarmom za napajanje, alarmom stoječih valov, funkcijo temperaturnega alarma

9. Programski daljinski upravljalnik z neprekinjeno interakcijo s koračnim krmiljenjem, vrteča se antena natančno kaže na zračni cilj.

10. Lahko se poveže z opremo za odkrivanje, kot je radar. Ko najde cilj, bo samodejno nadzoroval gramofon in vklopil usmerjene elektronske motnje. Delo brez nadzora 724 ur.

11. Celoten stroj uporablja šest-serij materiala iz aluminijeve zlitine, učinek odvajanja toplote pa je višji kot pri navadni aluminijevi zlitini. Popolnoma zaprta in integrirana zasnova, oprema je proti-vibracijam, IP66 vodoodporna, odporna na prah-in solni pršil-

12. Neodvisno gumbno stikalo ročno vklopi/izklopi oddajanje motečih signalov vsakega frekvenčnega pasu, indikator prikazuje stanje, svetlost indikatorja pa je nastavljiva; programska oprema daljinsko vklopi/izklopi oddajanje motečih signalov vsakega frekvenčnega pasu in hkrati prikaže stanje vklopa/izklopa in svetlost indikatorske lučke.

13. Programski daljinski upravljalnik z neprekinjeno interakcijo s koračnim krmiljenjem, vrteča se antena natančno kaže na zračni cilj.

14. Celoten stroj uporablja šest-serij materiala iz aluminijeve zlitine, učinek odvajanja toplote pa je višji kot pri navadni aluminijevi zlitini. Popolnoma zaprta in integrirana zasnova, oprema je proti-vibracijam, IP66 vodoodporna, odporna na prah-in solni pršil-

Specifikacija izdelka

Interferenčno frekvenčno območje in moč (izberete lahko normalno frekvenčno pomikanje ali preskok{0}}visokofrekvenčnih frekvenc):

Slog krmilnega signala: FHSS (frekvenčni skok)/DSSS (spekter širjenja neposrednega zaporedja)

Krmilna frekvenca: 433MHz/915MHz/2,4GHz/5,2G/5,8GHz/1,5GHz

Širina žarka: vodoravno 30 stopinj, navpično 30 stopinj

Delovno območje: Večje ali enako 5 km

Napajanje: AC100-240V/50Hz DC 60V

Poraba energije: 3000W (max)

Delovni čas: neprekinjen

Mera: 90 6870CM

Neto teža: 125 kg

Stopnja zaščite: IP67 vodoodporna, proti-vibracijam,-odporna proti prahu in proti-solnemu pršilu

Sistem: Podpora za žični nadzor ali nadzor programske opreme

Opcijsko: radar, fotoelektrični

Vlažnost: 5-95 odstotkov

Operating Temp: -20ºC - plus 55ºC

Aplikacija
preprečiti aktiviranje daljinsko vodenih improviziranih eksplozivnih naprav in ustaviti teroristične napade;
Zaščitite strokovnjake za ravnanje z eksplozivi;
Zaščitite pomembne kraje, kot so avtobusne/železniške postaje, trgi, šole, množična zbiranja, stadioni itd.; upravna stavba, vozilo specialne policije ipd.
Zmanjšanje tveganja in odstranjevanje eksplozivov na določenih mestih;
Policija, ki se uporablja za VVIP konvoj, ECM, proti drogam, nadzor nemirov itd.
Vojska, ki se uporablja za nadzor meje, ECM itd
