Sistem za zaznavanje dronov

Artikel

Parametri

Podenota opreme za odkrivanje in motenje

1.1 Frekvenčno območje sprejemnika za zaznavanje: 10MHz6GHz

1.2 Pasovna širina-realnega časa: 480MHz

1.3 Štirje moteči pasovi

1.3.1 900-930MHz (industrijski dron) 20W

1.3.2 1559-1610MHz (motnje GPS) 10W

1.3.3 2400-2485 MHz 25 W

1.3.4 5725-5850MHz 50W

1.4 Razdalja zaznavanja in motenja

1.4.1 Razdalja zaznavanja: 3-5KM (urbano okolje); 6-12KM (predmestno, še posebej odprto okolje)

1.4.2 Razdalja motenja: 1-1,5KM (100 metrov visoko);

1.5 Natančnost zaznavanja: 9,3 stopinje (podatki poročila o preskusu)

1.6 Antena

1.6.1 Frekvenčno območje: 380MHz-6GHz

1.6.2 Vodoravni kot zaznavanja: 0 stopinj - 360 stopinj

1.6.3 Navpični kot zaznavanja: -30 stopinj - plus 90 stopinj

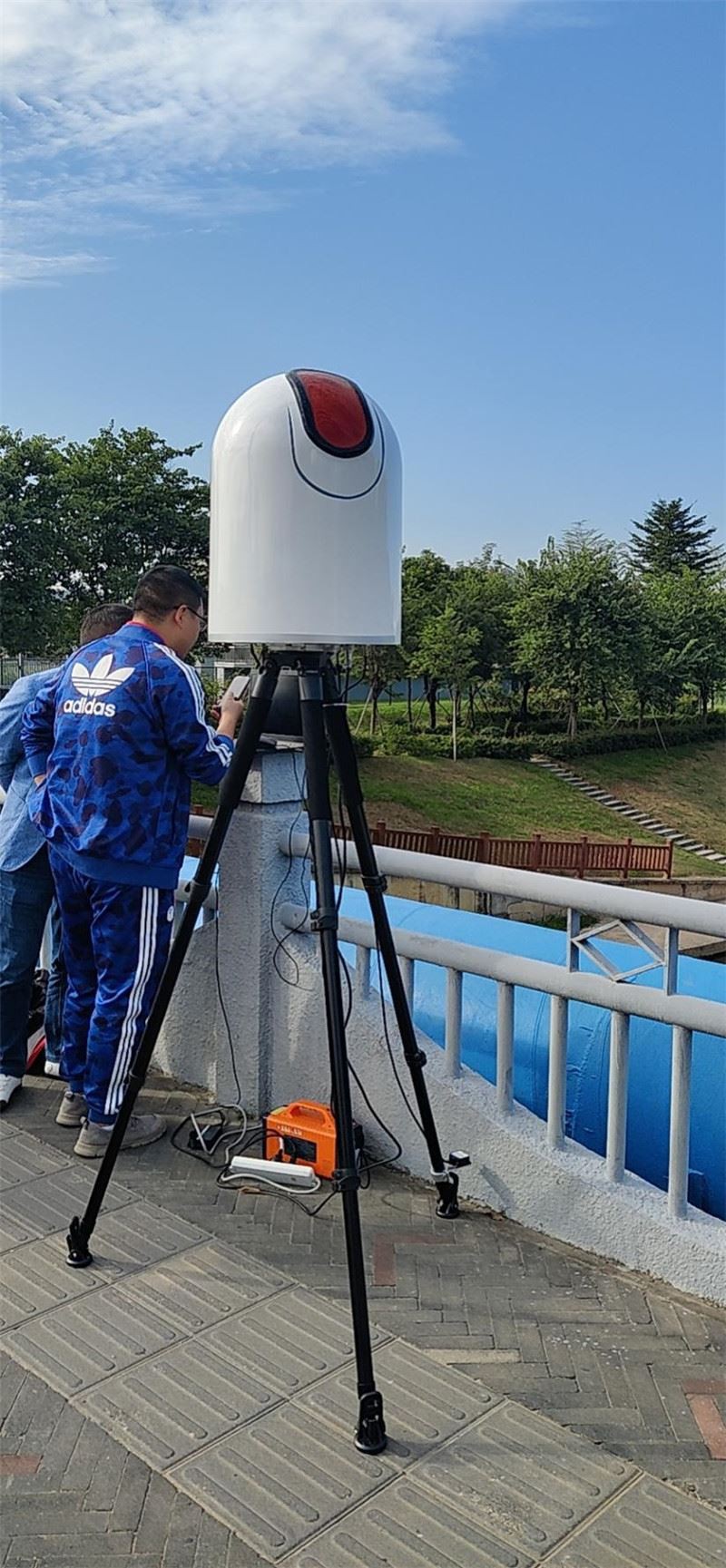

1.7 Celoten stroj (naprava je integrirana naprava za odkrivanje in protiukrep)

1.7.1 Največja poraba energije: 300 W

1.7.2 Delovna temperatura: -20 stopinj plus 60 stopinj

1.7.3 Temperatura skladiščenja: -40 stopinj plus 70 stopinj

1.7.4 Teža: 12,25 kg

1.7.5 Velikost: premer 400 mm, višina 555 mm

Nosilec za anteno

2.1 Teža: 4,32 kg

2.2 Velikost: premer 260 mm zaprta višina 923 mm

Računalnik

Prenosni računalnik, miška, adapter, omrežni kabel. (lahko se priključi na centralni nadzorni zaslon HDMI)

Sistemska programska oprema in funkcije spektra

4.1 Identifikacija in pozicioniranje DRONE: Z uporabo zaznavanja radijskega spektra lahko identificira in locira 8 modelov DRONE hkrati, samodejno prikaže okno z rezultatom zaznavanja, identificira sliko DRONE, prikaže model DRONE, azimut, uporabi frekvenco, raven in razdaljo , izginotje drona samodejno počisti in prerazporedi rezultate zaznavanja.

4.2 Hitra identifikacija in pozicioniranje: čas identifikacije<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Seznam rezultatov zaznave: Seznam bo prikazal dron in podatke o modelu, času, azimutu in razdalji ter ga je mogoče izvoziti kot poročilo.

4.4 Postavitev posamezne-postaje: z zaznavanjem radijskega spektra je mogoče s kompleksnimi algoritmi grobo izmeriti razdaljo med dronom in operaterjem v pogojih ene postaje in ene lokacije.

4.5 Funkcija prikaza zemljevida: Prikaz položaja drona in operaterja na 2D (3D) zemljevidu ter prikaz podatkov, kot so zemljepisna širina, dolžina in razdalja. Funkcija prikaza zemljevida: prikaže položaj drona in operaterja na 2D (3D) zemljevidu ter prikaže podatke, kot so zemljepisna širina, dolžina in razdalja.

4.6 Kot zaznavanja in obrambe je mogoče nastaviti: glede na zaznano geografsko situacijo, če je zadaj visoka gora ali visoka-stolpnica in je treba zaščititi le DRONE spredaj, je razpon kotov zaščito je mogoče nastaviti poljubno, kar lahko učinkovito odpravi lažni kot, ki ga povzroča odboj signala.

4.7 Umerjanje razdalje: Za različna elektromagnetna okolja bodo napake v razdalji zaznavanja. Sistem lahko zagotovi zaznavanje kalibracije razdalje, pusti dron, da leti 100 metrov na razdalji 500 metrov, sistem pa bo samodejno umeril razdaljo zaznavanja za zaznavanje. Merjenje razdalje je natančnejše.

4.8 Frekvenčni pas zaznavanja je mogoče nastaviti: Glede na dejanski frekvenčni pas, ki ga uporablja dron, je mogoče frekvenčni pas zaznavanja vnesti in urediti, da bo zaznavanje učinkovitejše, in ni treba skenirati vseh frekvenčnih pasov za zaznavanje.

4.9 Zaznavanje celotnega frekvenčnega pasu: frekvenčni pas, ki ga zazna sistemska oprema, je od 10MHz-6GHz, frekvenčni pas pokritosti antene pa je 380MHz-6GHz. V celotnem frekvenčnem pasu ohranja dobro ravnovesje ojačitve. Ojačanje antene je od 5dBi-8dBi, ki se lahko prilagodi na več kot tristo MHz. Zaznava brezpilotnih zrakoplovov v vseh običajnih frekvenčnih pasovih 6GHz, frekvencah pod 380MHz je mogoče zaznati tudi, razdalja zaznavanja pa se zmanjša.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 metrov

4.11 Protiukrep inteligentne povezave: Glede na frekvenčni pas in azimut zaznanega DRONE-ja lahko izberete, kateremu DRONE-ju želite nasprotovati. Sistem bo samodejno izbral frekvenčni pas za protiukrepe in samodejno oddal signale na zaznanem azimutu. Protiukrep, učinkovitost protiukrepa se lahko poveča za 46-krat in se lahko izogne ​​vsem frekvenčnim pasom in vsem kotom, ki jih je treba oddajati, kar ne bo škodilo običajnim wifi in drugim komunikacijam ter pomotoma poškodovalo letalo na seznamu dovoljenih.

4.12 Snemanje značilnosti modela: pri novih modelih lahko sistem snema podatke o prenosu slike in funkcijskem preskoku frekvence, samodejno snema in samodejno prikaže meni po snemanju ter lahko naslednjič samodejno identificira model. Posebna funkcija snemanja se lahko prilagodi potrebam po identifikaciji industrijskih brezpilotnih letal-razreda.

4.13 Funkcija glasovnega poziva: sistem bo samodejno zglasil alarmne informacije in ključne operacije.

4.14 Funkcija samopozicioniranja opreme-: Sistem ima dvojno pozicioniranje GPS in Beidou ter lasten položaj. Ni mu treba ročno prilagajati azimuta, položaj pa je mogoče postaviti poljubno.

4.15 Integrirano zaznavanje in protiukrepi ter antene: sistemska oprema se razlikuje od običajne opreme za odkrivanje in obrambo, vendar vključuje antene za odkrivanje, protiukrepe in polne{2}}pasovne antene. Je kompakten in enostaven za uporabo, stabilen in zanesljiv, enostaven za uporabo in primeren za hitro uvajanje.

4.16 Značilnosti modela Air avtonomna identifikacija: Za model DRONE, ki ga sistem nima, ima sistem funkcijo avtonomnega učenja ter identifikacije in presoje in je prikazan kot neznan model. Če poznate model, ga je mogoče samodejno shraniti v sistem in naslednjič, ko bo identificiran kot model, je mogoče zaznati in pozicionirati tudi nezakonito sestavljeno brezpilotno letalo.

4.17 Identifikacija in pozicioniranje industrijskih-dronov: posebna zasnova algoritma inteligentnega spektra presega splošno opremo za odkrivanje in lahko identificira in locira industrijske{3}}drone, celo sestavljene drone, ki so primernejši za preprečevanje in nadzor nad terorističnimi napadi.

4.18 Funkcija snemanja funkcije signala DRONE odprtega modela: Za nenehno razvijajoče se in spreminjajoče se signale DRONE lahko uporabite metodo snemanja za nenehno povečevanje podatkov baze podatkov, da zagotovite, da oprema ne zaostaja za dolgo časa.

4.19 Funkcija opisa poti DRONE, poizvedba o rezultatih zgodovinskega zaznavanja, funkcija posodobitve programske opreme in podatkov itd.

4.20 Podpira funkcijo oddaljenega upravljanja in nadzora VPN
