Kazalniki električne zmogljivosti:
|
Indeks |
Parameter |
|
Delovna frekvenca |
2400-2500MHz |
|
Izhodna CW nasičena moč |
Večji ali enak 30 W (45dbm) |
|
V - pasu dobijo flatess |
Manj kot ali enaka 1,5 dB |
|
Delovni tok |
Manj kot ali enaka 3,5a |
|
Izhod vswr |
Manj kot ali enaka 2,6 |
|
Zatiranje nereda |
Večji ali enak 65dbc |
|
Harmonično zatiranje |
Večji ali enak -8dbc |
|
RF izhodni vmesnik |
Sam - f |
|
28V vmesnik za napajanje |
Feed - prek kondenzatorja z ozemljitveno ploščo / rdečo - črne žice |
|
VCC napajanje |
DC: 27-30V |
|
VCC največja napetost |
+30V |
|
Dimenzija brez konektorja |
96 × 53 × 20 mm |
|
Temperatura okolice |
-20oC~+55oC |
|
Način namestitve |
Za testiranje ojačevalnikov moči je treba namestiti radiator |

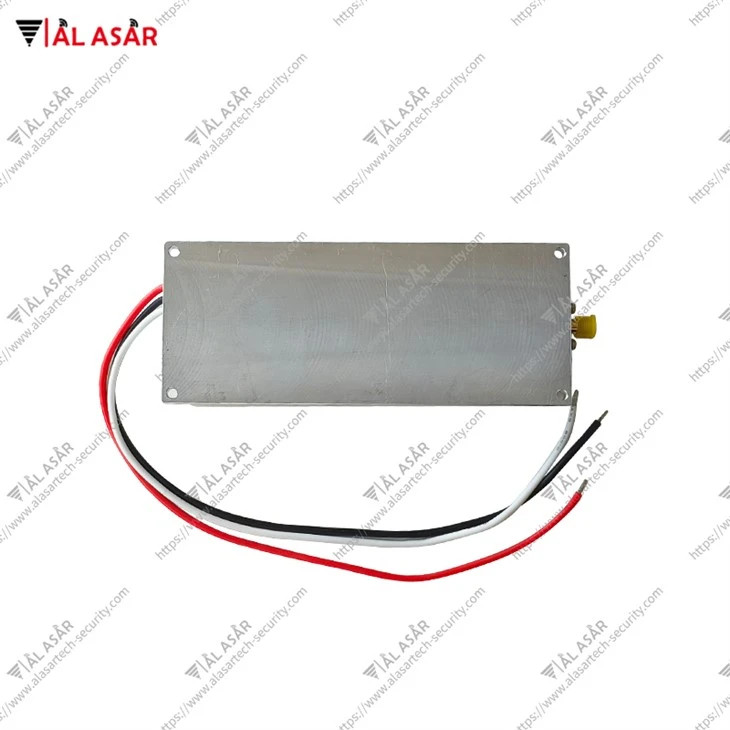

Struktura videza kot naslednja:
